Barramento blindado industrial: guia completo
Uma única falha na eletrificação de uma ponte rolante pode interromper toda uma operação industrial — gerando prejuízos significativos em questão de minutos. Em muitos casos, o problema não está na máquina, mas no sistema de alimentação elétrica.
Na movimentação de cargas — onde pontes rolantes, pórticos e monovias operam em regimes severos —, a escolha do sistema de eletrificação é um fator crítico para garantir continuidade operacional, segurança e eficiência. O barramento blindado consolidou-se como o padrão moderno para a transmissão de energia móvel, substituindo tecnologias ultrapassadas e elevando o nível de confiabilidade nas indústrias.
A eficiência de uma planta industrial moderna não é medida apenas pela velocidade de suas máquinas, mas pela confiabilidade e segurança da infraestrutura que as sustenta.
Neste guia completo, mergulharemos nos detalhes técnicos, normativos e estratégicos que envolvem o barramento blindado, com especificações de alta performance, focando na transição para sistemas modernos e eficientes. Acompanhe a leitura!
O que é um barramento blindado?
Tecnicamente, o barramento blindado é um sistema de eletrificação projetado para alimentar equipamentos ao longo de um percurso predefinido.
Ele funciona como uma “tomada deslizante” contínua, onde a energia é transmitida de condutores fixos para um coletor móvel que acompanha o movimento da máquina.
O termo “blindado” refere-se ao invólucro isolante que protege os condutores elétricos, garantindo que as partes vivas do sistema não fiquem expostas ao ambiente ou ao contato humano acidental.
Historicamente, a eletrificação industrial dependia de cabos festoon (cabos suspensos em carrinhos) ou barramentos abertos.
Enquanto os cabos festoon sofrem com o desgaste mecânico da flexão constante e ocupam um espaço aéreo considerável, os barramentos abertos representam um risco crítico de segurança.
O barramento blindado surgiu para resolver ambos os problemas: ele é compacto, possui baixa manutenção e oferece um grau de proteção que permite sua instalação em áreas de circulação de pessoas, seguindo rigorosos padrões internacionais de segurança elétrica.
A evolução dessa tecnologia levou ao desenvolvimento de sistemas cada vez mais leves e resistentes, utilizando polímeros de alta engenharia para a isolação e ligas metálicas otimizadas para a condução.
Atualmente, o barramento blindado não é apenas um condutor de energia, mas um componente estratégico que impacta diretamente o Custo Total de Propriedade (TCO) dos ativos industriais.
Diferença entre sistemas blindados e abertos
A transição dos sistemas abertos para os blindados marca uma mudança de paradigma na segurança industrial.
Em um sistema de barramento aberto, os condutores ficam expostos, sustentados por isoladores. Essa configuração apresenta vulnerabilidades inadequadas para os padrões atuais de segurança e eficiência.
A primeira grande diferença reside na segurança contra choques. O barramento blindado envolve os condutores em uma calha isolante, permitindo que o sistema seja classificado com graus de proteção como o IP20. Isso significa que mesmo que um operador toque acidentalmente na parte externa do barramento, não haverá risco de eletrocussão, pois a certificação IP20 garante proteção contra contatos acidentais diretos no cobre. Em sistemas abertos, qualquer contato acidental pode resultar em arcos elétricos fatais e curtos-circuitos massivos.

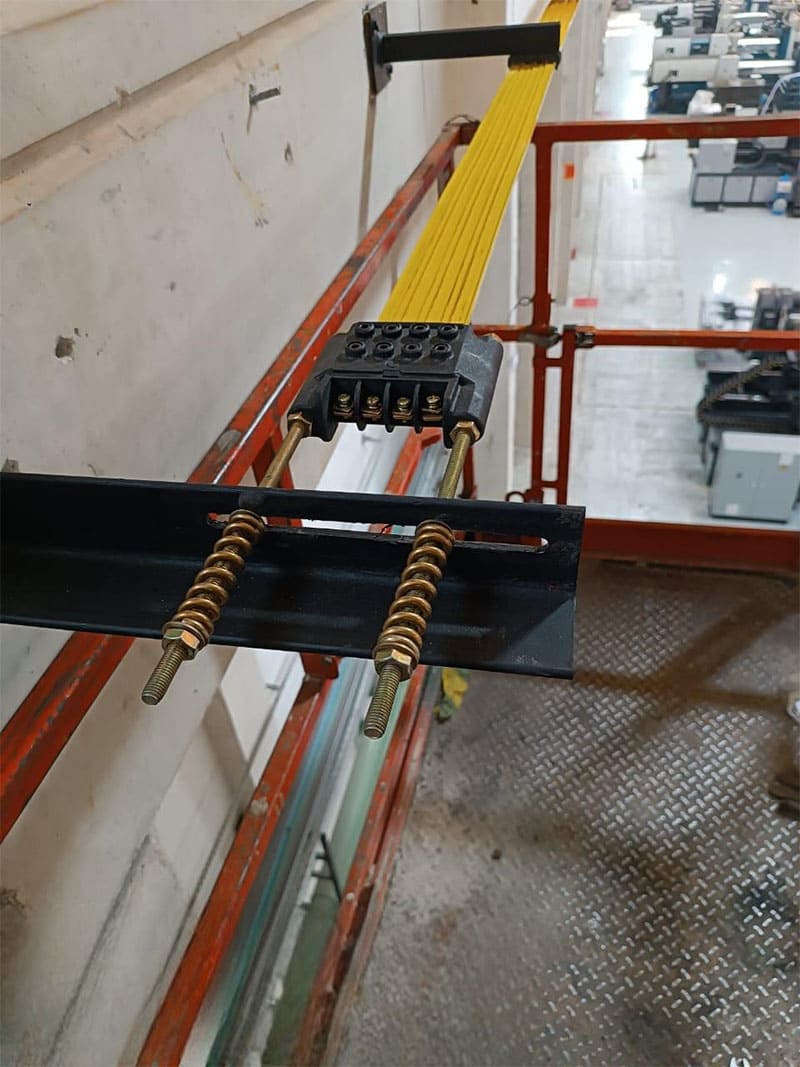

Barramento blindado Yathon do Brasil
A segunda diferença é a ocupação de espaço e layout. Sistemas abertos exigem distâncias de isolamento muito maiores para evitar arcos elétricos pelo ar.
O barramento blindado, por ser isolado, permite que as fases fiquem muito próximas umas das outras dentro de um único invólucro compacto. Isso libera espaço aéreo precioso nas vigas de rolamento e permite a instalação de múltiplas linhas de eletrificação em espaços reduzidos.
Por fim, temos a questão da contaminação ambiental. Sistemas abertos são extremamente sensíveis ao acúmulo de poeira e oxidação. A sujeira acumulada nos condutores expostos aumenta a resistência de contato e causa centelhamento excessivo, o que degrada as escovas coletoras e aumenta o consumo de energia.
O barramento blindado protege os condutores desses agentes externos, garantindo uma superfície de contato limpa e estável, o que torna a transmissão de energia mais eficiente e diminui a necessidade de paradas para manutenção.
Leia também: Inovações em Barramento Elétrico: Como a Yathon Está Liderando o Mercado
Como funciona a eletrificação blindada?
O princípio de funcionamento do barramento elétrico blindado baseia-se no contato elétrico deslizante. O sistema é composto por uma linha fixa (o barramento) instalada ao longo do caminho de rolamento da máquina, e um componente móvel chamado coletor de corrente.
O coletor é fixado ao equipamento e possui braços articulados que pressionam escovas condutoras contra os trilhos internos do barramento.
Por exemplo, enquanto a ponte rolante é deslocada, as escovas deslizam sobre os condutores, mantendo o fluxo elétrico constante para os motores.
Essa mecânica exige um alinhamento preciso e uma pressão constante das molas do coletor para evitar o centelhamento, que é o principal inimigo da durabilidade do sistema.
A engenharia por trás de um bom barramento blindado foca em minimizar o atrito e maximizar a área de contato elétrico, garantindo que a energia seja transmitida com a menor perda possível por calor.
Principais componentes
Para que essa transmissão ocorra de forma segura e eficiente, o barramento blindado é composto por uma anatomia precisa de componentes fundamentais. Veja quais são os principais itens:
Calhas
A calha é o invólucro externo que serve como a estrutura protetora do sistema. Geralmente fabricada em PVC rígido de alta resistência, ela deve possuir propriedades autoextinguíveis e alta rigidez dielétrica.
Sua geometria é projetada para sustentar os condutores metálicos internamente de forma isolada, além de oferecer guias para o deslizamento suave do coletor de corrente.
A qualidade da calha define a resistência do sistema contra impactos mecânicos e a durabilidade frente a variações de temperatura no ambiente industrial.
Condutores
Os condutores são os elementos responsáveis pelo transporte da carga elétrica. Na maioria das aplicações de alta performance, utiliza-se o cobre eletrolítico de alta pureza devido à sua excelente condutividade.
O dimensionamento dos condutores é calculado com base na amperagem total exigida pelo equipamento, considerando a corrente nominal e os picos de partida dos motores.
No sistema da Yathon, a continuidade desses condutores elimina pontos críticos de falha presentes em sistemas segmentados tradicionais, já que não possuem emendas.
Escovas
As escovas são os componentes de desgaste do sistema. Localizadas no coletor de corrente, elas são fabricadas em compostos de carvão grafitado. A função das escovas é realizar o contato físico com o condutor fixo.
O grafite atua como um lubrificante sólido, reduzindo o desgaste do condutor de cobre enquanto garante a passagem da eletricidade. Como desgastam com o uso, as escovas devem ser de fácil inspeção e substituição, sendo o principal item de reposição em um plano de manutenção preventiva.
Barramento blindado tradicional vs. sistema sem emendas
Um dos maiores avanços na engenharia de eletrificação móvel foi a transição do barramento segmentado (tradicional) para o sistema de condutores contínuos (sem emendas).
O barramento tradicional é fornecido em barras rígidas, geralmente de 3 ou 4 metros. Para cobrir uma pista longa, são necessárias dezenas de conexões mecânicas para unir os condutores de cada seção.
O sistema sem emendas, como o oferecido pela Yathon, utiliza uma abordagem diferente: as calhas plásticas são instaladas primeiro e, em seguida, os condutores metálicos são inseridos de forma contínua a partir de bobinas, percorrendo toda a extensão da pista sem interrupções mecânicas.
Essa diferença estrutural tem impactos profundos na confiabilidade elétrica e na facilidade de instalação. Enquanto o sistema tradicional exige tempo considerável para alinhar cada emenda, o sistema sem emendas pode ser instalado em até metade do tempo, eliminando o risco de conexões mal feitas.
Leia também: Eficiência vs. Eficácia em sistemas de barramento: por que eliminar as emendas faz toda a diferença?
Por que as emendas geram falhas elétricas a longo prazo?
Na engenharia elétrica, cada emenda é um ponto de resistência potencial. Em um ambiente industrial, onde as máquinas geram vibrações constantes e as variações de temperatura causam dilatação dos materiais, as emendas mecânicas tendem a sofrer afrouxamento por fadiga.
Quando uma conexão perde sua pressão original, a resistência elétrica naquele ponto aumenta drasticamente.
O resultado imediato é o efeito Joule: a energia elétrica é transformada em calor excessivo na emenda. Esses “pontos quentes” podem atingir temperaturas altas o suficiente para derreter o invólucro do barramento, causando curtos-circuitos.
Além disso, a irregularidade física na junção dos condutores cria um degrau que causa o salto do coletor de corrente.
Esse salto gera arcos elétricos que carbonizam a superfície do cobre e aceleram o desgaste das escovas coletoras, levando a falhas intermitentes de sinal e potência.
Ao retirar as emendas, eliminamos a causa raiz da maioria das falhas em sistemas de barramento blindado.
Comparativo: barramento tradicional vs. barramento Yathon
| Característica | Sistema tradicional (com emendas) | Sistema Yathon (sem emendas) |
| Condutores | Barras rígidas de 3 a 4 metros. | Condutores contínuos inseridos de bobinas. |
| Conexões | Exige dezenas de emendas mecânicas. | Sem interrupções mecânicas em toda a extensão. |
| Risco de falha | Alto risco de aquecimento (efeito Joule). | Sem pontos de aquecimento nas vias. |
| Desgaste (escovas) | Acelerado devido aos arcos elétricos e saltos. | Reduzido, pois não há saltos do coletor. |
| Instalação | Lenta, exige alinhamento preciso. | Instalação rápida, em até metade do tempo. |
| Reposição (downtime) | Demorada (30 a 60 dias para importação). | Imediata (fabricação nacional e pronta-entrega). |
Especificações técnicas e segurança industrial
A especificação de um barramento blindado deve seguir critérios técnicos rigorosos para garantir que o sistema suporte as demandas da operação sem comprometer a segurança.
O grau de proteção IP20 é um padrão fundamental, indicando a proteção contra sólidos e garantindo que o operador não tenha acesso acidental às partes energizadas.
Isso torna o sistema seguro para operação em ambientes internos, protegendo contra contatos acidentais.
O dimensionamento do barramento deve considerar a queda de tensão. Em pistas longas, a resistência natural do metal pode causar uma perda de voltagem que afeta o desempenho dos motores.
Em sistemas sem emendas, a continuidade do condutor oferece uma resistência mais estável do que um sistema com dezenas de junções mecânicas, permitindo uma eficiência energética superior e protegendo os componentes eletrônicos de flutuações prejudiciais.
Adequação à NR-10 e prevenção de acidentes
A Norma Regulamentadora 10 (NR-10) é o pilar da segurança elétrica no Brasil. Ela exige que as empresas adotem medidas de controle de risco, priorizando a proteção coletiva. O barramento blindado é um dispositivo de proteção coletiva essencial.
Ao isolar as partes críticas, ele elimina o risco de choque elétrico por contato direto, uma das principais causas de acidentes em indústrias que utilizam barramentos abertos.
A conformidade com a NR-10 através do uso de barramentos blindados também facilita os processos de auditoria e inspeção. Um sistema blindado, devidamente sinalizado, demonstra o compromisso da empresa com a saúde do trabalhador.
Além da proteção física, a blindagem ajuda a prevenir incêndios industriais causados por arcos elétricos que poderiam atingir materiais inflamáveis. Por isso, investir em um barramento de qualidade é uma medida de governança e responsabilidade civil.
Por que a agilidade na reposição de peças industriais é importante?
No cenário atual de manufatura, o tempo de inatividade, também conhecido como downtime, é o maior inimigo da rentabilidade.
Quando uma ponte rolante para devido a uma falha na eletrificação, toda a linha de produção pode ser interrompida. O custo de uma hora de máquina parada em indústrias de grande porte pode ser massivo. É aqui que a logística de peças de reposição é essencial.
Muitas empresas optam por sistemas importados, mas ignoram o risco logístico. Peças de reposição que dependem de importação podem levar de 30 a 60 dias para chegar ao Brasil.
Manter um estoque crítico de peças importadas imobiliza capital. Por outro lado, a dependência de fornecedores estrangeiros sem estoque local transforma qualquer falha simples em uma crise de semanas.
A agilidade na reposição, proporcionada por um fabricante nacional como a Yathon, muda essa dinâmica. Ter acesso imediato a coletores e escovas significa que o tempo médio para reparo (MTTR) é reduzido ao mínimo.
A segurança de saber que uma peça pode ser despachada no mesmo dia é o que diferencia uma operação resiliente de uma vulnerável.
A proximidade do fabricante também permite um suporte técnico mais assertivo, com engenheiros que compreendem o ambiente industrial brasileiro.
Soluções em barramento blindado sem emendas da Yathon
A Yathon do Brasil está na vanguarda da eletrificação industrial ao oferecer sistemas que unem a robustez do cobre eletrolítico à inteligência do design sem emendas.
Nossas soluções são projetadas para máxima disponibilidade do ativo e facilidade de manutenção. O sistema Yathon é especialmente valorizado em processos de retrofit, onde a substituição de sistemas antigos por nossa tecnologia blindada resulta em ganho imediato de eficiência e segurança.
Nossos diferenciais incluem:
- Condutores contínuos: sem pontos de aquecimento, sem saltos do coletor e com instalação ultra-rápida;
- Fabricação nacional: estoque completo para pronta-entrega, eliminando os gargalos de importação;
- Suporte de engenharia: auxiliamos no dimensionamento correto, garantindo que o sistema atenda exatamente à sua necessidade;
- Conformidade total: produtos desenvolvidos para atender integralmente à NR-10 e aos padrões de proteção IP20.
Ao escolher a Yathon, você garante a continuidade da sua produção com tecnologia de ponta produzida nacionalmente. Nossa missão é eliminar as falhas de eletrificação para que sua empresa foque na excelência produtiva.
Precisa de máxima confiabilidade para sua linha de produção? Descubra como o barramento blindado sem emendas pode transformar a eficiência e a segurança da sua planta industrial hoje mesmo!
Baixe agora o catálogo técnico completo da Yathon ou entre em contato com nosso time de engenharia para uma cotação personalizada!
