Pórtico rolante industrial: o que é, aplicação e como montar

O pórtico rolante é um dos equipamentos mais robustos e versáteis da engenharia de movimentação de cargas. Diferente de equipamentos convencionais, o pórtico é uma solução autoportante, capaz de operar com total independência estrutural.

Essa característica o torna indispensável em pátios externos, portos, canteiros de obras e plantas industriais onde o layout exige flexibilidade ou onde o teto não suporta as tensões de um sistema suspenso.

No entanto, por trás de sua imponência mecânica, existe uma dinâmica complexa de dimensionamento e eletrificação que define a segurança e a produtividade da operação.

Neste guia técnico, vamos aprofundar nos fundamentos do pórtico rolante, explorando desde sua mecânica de translação até as normas rigorosas que regem sua montagem e manutenção. Acompanhe!

O que é um pórtico rolante e qual sua função?

Tecnicamente, o pórtico rolante é definido como uma variação da ponte rolante onde a viga principal é sustentada por pernas verticais que se deslocam sobre trilhos fixados no solo ou diretamente sobre o piso, por meio de pneus ou rodas de poliuretano.

Sua função primordial é a elevação e translação de cargas pesadas, variando de poucas toneladas em modelos leves até centenas de toneladas em aplicações siderúrgicas ou portuárias.

A grande vantagem estratégica do pórtico é a sua versatilidade de instalação. Enquanto uma ponte rolante exige investimentos em colunas de concreto e vigas de rolamento integradas ao prédio, o pórtico pode ser montado em qualquer área nivelada que suporte a pressão das rodas.

Isso permite que empresas expandam sua capacidade de movimentação sem a necessidade de reformas estruturais invasivas ou permanentes no galpão.

Além disso, o pórtico é a solução padrão para operações ao ar livre. Em pátios de estocagem de aço, mármore ou pré-moldados, onde a construção de uma cobertura total seria inviável financeiramente, o pórtico oferece a mesma precisão de manobra de uma ponte interna, resistindo às intempéries e às variações térmicas típicas desses ambientes.

Diferença visual e funcional para as pontes rolantes

A distinção mais óbvia entre um pórtico rolante e uma ponte rolante reside na estrutura de sustentação. A ponte rolante é “suspensa” e utiliza o caminho de rolamento fixado nas colunas do galpão.

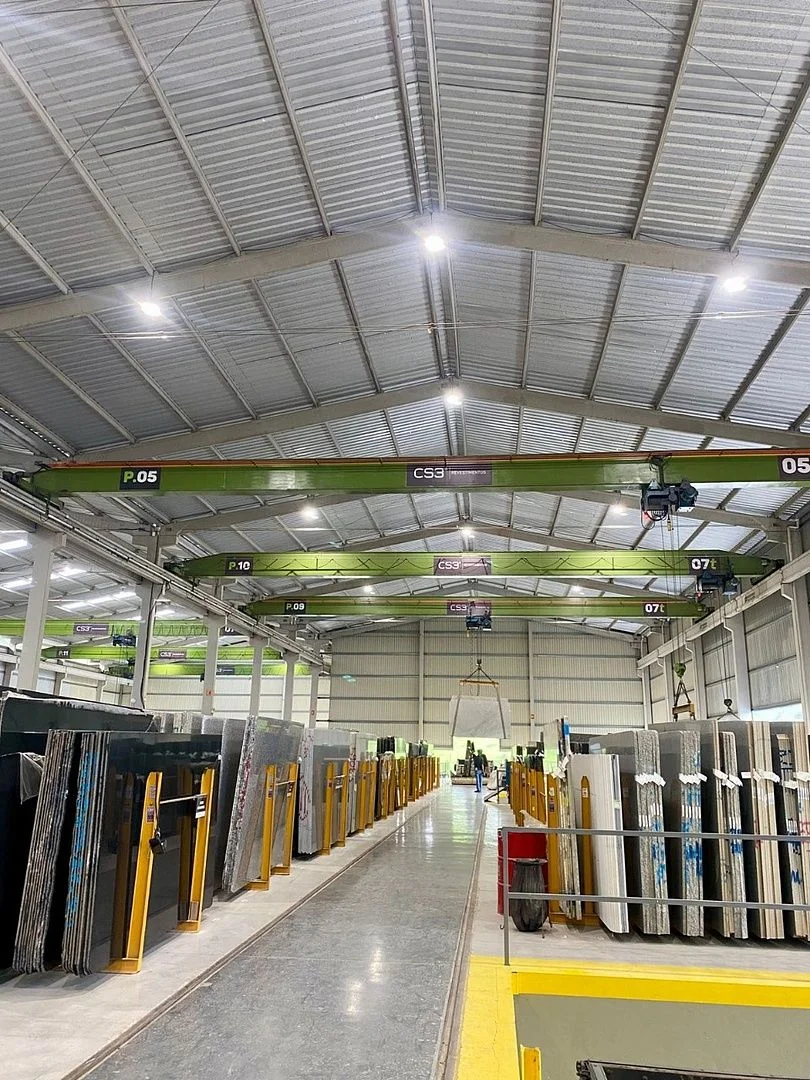

Ponte rolante Yathon instalada em galpão

Já o pórtico possui pernas que transferem o peso da carga diretamente para o solo.

Diferente das pontes rolantes fixas, os pórticos rolantes proporcionam maior mobilidade ao layout fabril, uma vez que podem ser deslocados entre diversas estações de trabalho conforme a necessidade de produção.

Além disso, em operações realizadas em áreas abertas, o pórtico oferece um alcance lateral significativamente maior e um custo-benefício superior para grandes áreas de armazenamento. Isso ocorre porque a área de cobertura pode ser facilmente ampliada apenas com o prolongamento dos trilhos fixados no chão.

Principais componentes e funcionamento mecânico

Para garantir a movimentação segura de cargas que desafiam a gravidade, o pórtico rolante conta com uma série de componentes críticos que devem trabalhar em perfeita sincronia.

1. Vigas principais (longarinas): são os elementos estruturais horizontais que suportam o peso da carga. Podem ser do tipo univiga (uma viga) para cargas menores ou dupla viga para vãos maiores e capacidades elevadas;
2. Pernas de sustentação: estruturas verticais (geralmente em formato de “A” ou “L”) que conectam as vigas principais às cabeceiras de translação;
3. Cabeceiras de translação: localizadas na base das pernas, contêm as rodas e os motores responsáveis pelo deslocamento horizontal de todo o conjunto sobre os trilhos;
4. Talha elétrica ou carro-guincho: o “coração” da elevação. A talha corre ao longo da viga principal e realiza o movimento de subida e descida da carga. Em pórticos de grande porte, utiliza-se um carro-guincho, que oferece maior robustez e precisão;
5. Sistema de eletrificação: responsável por levar energia para os motores de translação e elevação. Aqui, a escolha entre barramentos blindados ou sistemas festoon define a confiabilidade do equipamento a longo prazo.

O funcionamento mecânico segue o princípio dos três eixos de movimento: elevação (vertical), translação do carro (ao longo da viga) e translação do pórtico (ao longo do caminho de rolamento no solo).

A coordenação desses movimentos é feita via controle remoto, botoeira pendente ou cabine de operação, dependendo da complexidade e do risco da carga.

Leia também: Barramento sem emendas: conheça a melhor solução industrial

Tipos de pórticos industriais

A diversidade de modelos de pórticos rolantes permite que a engenharia de layout adapte o equipamento exatamente à necessidade da operação.

Pórticos fixos

Apesar do nome sugerir imobilidade, o pórtico fixo refere-se a equipamentos cujos trilhos de translação são permanentes no solo. Eles são amplamente utilizados em linhas de produção contínua, como na indústria automotiva ou em fundições, onde o fluxo de carga é constante entre pontos específicos.

A principal vantagem é a estabilidade extrema, permitindo o manuseio de peças sensíveis com oscilação mínima.

Móveis

Os pórticos móveis são a definição de flexibilidade. Equipados com rodas de alta resistência (muitas vezes giratórias), eles não dependem de trilhos. São comuns em oficinas de manutenção mecânica, onde precisam ser levados até o motor ou máquina que será reparada.

Sua capacidade costuma ser menor que a dos modelos sobre trilhos, mas a facilidade de “guardar” o equipamento quando não está em uso libera espaço valioso no galpão.

Semipórticos

O semipórtico é uma solução híbrida inteligente. Ele possui uma perna de sustentação que corre sobre um trilho no solo, enquanto o outro lado da viga é apoiado em um caminho de rolamento elevado, fixado na parede ou em colunas.

É a escolha ideal para galpões que já possuem uma ponte rolante operando no nível superior; o semipórtico pode trabalhar no nível inferior, atendendo máquinas específicas sem interferir no fluxo da ponte principal.

Como dimensionar um pórtico rolante? (capacidade e vão)

O dimensionamento correto de um pórtico rolante é uma tarefa de engenharia que vai muito além de escolher um peso máximo. Um erro aqui pode resultar em fadiga estrutural precoce ou, no pior cenário, em acidentes catastróficos.

O primeiro passo é definir a Capacidade Nominal. Ela deve considerar não apenas a carga mais pesada que será içada, mas também o peso dos acessórios de içamento (balanças, ventosas, eletroímãs).

Além disso, deve-se aplicar um fator de segurança conforme a norma NBR 8400, que classifica o equipamento de acordo com a frequência de uso e a agressividade do ambiente.

O Vão Livre é a distância entre os centros dos trilhos. Em pórticos, é comum o uso de balanços (extensões da viga principal para fora das pernas), o que permite que a talha busque cargas fora da área delimitada pelos trilhos, otimizando o uso do espaço em pátios de carga e descarga de caminhões.

Por fim, a Altura de Elevação deve considerar o pé-direito útil e a altura da carga somada aos dispositivos de pega.

Em ambientes externos, o efeito do vento sobre a estrutura do pórtico deve ser calculado rigorosamente, pois a área de superfície das pernas e vigas pode gerar tensões laterais consideráveis que exigem motores de translação com maior torque e sistemas de frenagem redundantes.

Além da estrutura metálica, a engenharia deve especificar com rigor o caminho de rolamento. Em pórticos que operam sobre trilhos, a fixação destes deve ser feita preferencialmente com clips elásticos ajustáveis, que permitem a dilatação térmica do aço sem comprometer o alinhamento.

Trilhos desalinhados são os principais vilões da vida útil das rodas e motores, causando um fenômeno conhecido como “escorregamento”, que aumenta drasticamente o consumo de energia e o risco de descarrilamento.

Em operações externas, a segurança contra ventos é um capítulo à parte. Pórticos de grande porte devem ser equipados com anemômetros integrados ao sistema de controle.

Caso a velocidade do vento ultrapasse os limites de segurança (geralmente acima de 72 km/h), o sistema deve emitir um alerta sonoro e, em casos extremos, travar automaticamente a translação por meio de grampos de trilho, impedindo que o equipamento seja movido pela força do vento, o que poderia causar colisões graves com outras estruturas do pátio.

A importância de um barramento elétrico robusto em pórticos

Um pórtico rolante pode ter a melhor estrutura mecânica do mundo. Diferente das pontes rolantes internas, os pórticos (especialmente os externos) enfrentam condições severas: poeira, umidade, variações de temperatura e, principalmente, vibrações intensas devido ao contato das rodas com os trilhos no solo.

Muitos projetos antigos utilizam o sistema de cabos festoon, que ficam suspensos em carrinhos. Embora funcional, o festoon em pórticos de longo curso apresenta problemas críticos: os cabos podem se desgastar pelo atrito, embaraçar com o vento ou sofrer ressecamento precoce pela exposição solar.

É aqui que o barramento elétrico blindado se destaca como a solução definitiva.

Resistência a vibrações e movimentações pesadas

A movimentação de um pórtico sobre trilhos no solo gera uma frequência de vibração constante que se propaga por toda a estrutura. Sistemas de eletrificação frágeis sofrem com o mau contato das escovas coletoras, gerando faíscas que danificam os componentes eletrônicos e podem causar paradas bruscas.

Um barramento blindado de alta qualidade, como os desenvolvidos pela Yathon, é projetado para absorver essas microvibrações. As escovas coletoras mantêm uma pressão constante e uniforme sobre os condutores de cobre, garantindo que a energia chegue de forma estável aos motores, independentemente da velocidade de translação ou das irregularidades do trilho.

Isso é vital para a segurança: uma queda de energia durante uma manobra crítica com carga suspensa pode causar oscilações perigosas e perda de controle do freio dinâmico.

Normas técnicas para operação segura (NR-11)

A operação de um pórtico rolante é classificada como uma atividade de alto risco, sendo regida principalmente pela NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais). Esta norma exige que todo operador seja devidamente treinado e habilitado, portando um cartão de identificação com foto e validade.

Além do fator humano, a norma impõe requisitos rigorosos para o equipamento:

• Dispositivos de segurança: o pórtico deve possuir chaves de fim de curso para limitar os movimentos e evitar colisões estruturais;
• Sinalização sonora e visual: durante a translação, o equipamento deve emitir alertas para avisar os pedestres na área de operação;
• Inspeções: devem ser realizadas vistorias diárias (check-list do operador) e inspeções técnicas periódicas por engenheiros legalmente habilitados, com a emissão da respectiva ART (Anotação de Responsabilidade Técnica).

Outra norma fundamental é a NBR 8400, que estabelece critérios para o cálculo e classificação de equipamentos de carga em grupos (M1 a M8), alertando que erros neste enquadramento resultam em fadiga prematura e falhas estruturais graves.

O descumprimento dessas normas não apenas coloca vidas em risco, mas também expõe a empresa a multas pesadas e interdições de planta.

Investir em componentes de alta confiabilidade, como barramentos que atendem ao grau de proteção IP20 ou superior, é um passo fundamental para estar em conformidade com as exigências de segurança do trabalho.

Ver essa foto no Instagram

Um post compartilhado por Yathon do Brasil (@yathon_do_brasil)

Manutenção preditiva e inspeção de acessórios de içamento

A segurança em pórticos rolantes não termina na estrutura principal. A NR-11 e a NBR 8400 enfatizam a necessidade de inspeções rigorosas em todos os acessórios de içamento, como cintas, cabos de aço, manilhas e ganchos.

Em ambientes industriais agressivos, como portos ou siderúrgicas, a corrosão galvânica e a fadiga térmica podem comprometer a integridade desses itens de forma invisível a olho nu.

Recomenda-se a implementação de um plano de manutenção preditiva que inclua ensaios não destrutivos (END), como partículas magnéticas ou ultrassom, nas regiões de maior concentração de tensão, como as junções entre a viga principal e as pernas.

Manter um histórico digital dessas inspeções é uma boa prática de gestão e uma exigência legal que protege o gestor de manutenção em caso de auditorias fiscais ou incidentes operacionais.

Eletrificação de alta performance com a Yathon

A eficiência de um pórtico rolante está diretamente ligada à qualidade da sua infraestrutura elétrica. Na Yathon do Brasil, entendemos que cada projeto industrial possui desafios únicos, desde a necessidade de operar em pátios sob sol e chuva até a exigência de ciclos de trabalho ininterruptos em siderúrgicas.

Nossos barramentos blindados são projetados para oferecer a máxima condutividade com manutenção mínima. Com tecnologia que elimina emendas desnecessárias e garante proteção contra contatos acidentais, nossas soluções são o padrão ouro para quem busca modernizar ou fabricar pórticos de alta performance.

Precisa dimensionar o sistema elétrico do seu pórtico rolante ou substituir um sistema antigo que gera paradas constantes? Clique aqui e fale com nosso time de vendas agora mesmo!

Nossa equipe de engenharia está pronta para analisar seu layout e propor a solução de eletrificação mais robusta do mercado.
