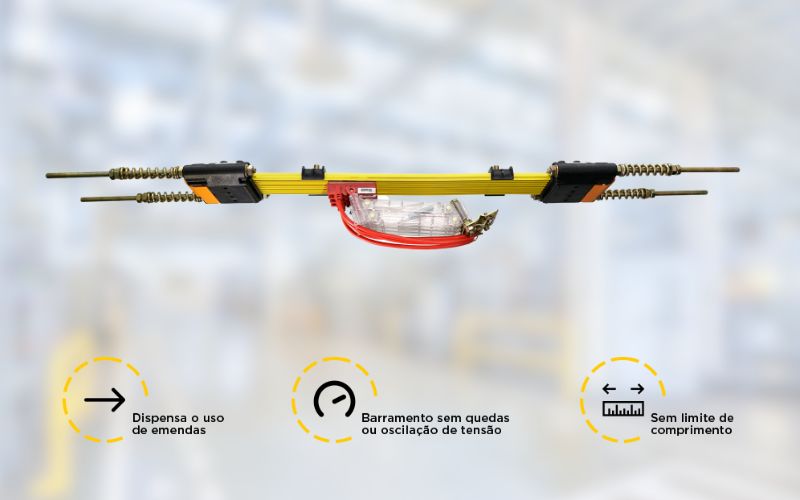

Barramento sem Emenda
A solução definitiva para seus pórticos e pontes rolantes
Mais segurança para seu projeto sem quedas ou oscilação de tensão com durabilidade superior as opções no mercado.
COMPONENTES DO SISTEMA
O barramento Yathon é projetado para atender às exigências de sistemas de movimentação de cargas, como pontes e pórticos rolantes. Sua isolação de PVC exclusiva garante durabilidade e resistência, suportando exposição prolongada ao sol e retardando a propagação de chamas para maior segurança.
O design impede o contato direto com as canaletas de cobre, protegendo os operadores e garantindo alinhamento seguro. O cobre de 99,9% de pureza minimiza o desgaste das escovas, aumentando a eficiência do sistema.
Disponível nos modelos BY70 (70A, amarelo) e BY100 (100A, verde), ambos podem ser acoplados modularmente, permitindo sistemas de 4 x 4 vias e alcançando a amperagem necessária para diversas aplicações.
Ideal para ambientes industriais exigentes, os barramentos Yathon oferecem alta performance e segurança, com instalação modular adaptável a diferentes dimensões.
carro coletor
O carro coletor é construído em policarbonato, um material termoplástico conhecido por sua alta resistência ao impacto, leveza e boa resistência ao calor e aos produtos químicos. O uso de policarbonato garante uma estrutura robusta e durável.
Como o carro coletor é equipado?
O carro é equipado com escovas, segmentos condutores que entram em contato contínuo com o barramento elétrico. Estes componentes são fabricados para garantir uma coleta eficiente da eletricidade, minimizando as perdas e garantindo uma transmissão de energia estável.
O que ele possui e como é equipado?
O carro possui um sistema de isolamento interno, garantindo que a energia elétrica não entre em contato com a estrutura de policarbonato e com outras partes metálicas do carro. Isso ajuda a prevenir curtos-circuitos e outros problemas elétricos.
Para garantir um movimento suave e contínuo ao longo do barramento, o carro coletor é equipado com molas. As molas permitem que o carro se mova com eficiência, reduzindo o atrito e o desgaste dos trilhos e do próprio carro, além de se adequar a pequenos desníveis do trilho. Isso é essencial para manter a continuidade do fornecimento de energia e para acomodar qualquer expansão ou contração do material do barramento.
Quais os modelos disponíveis?

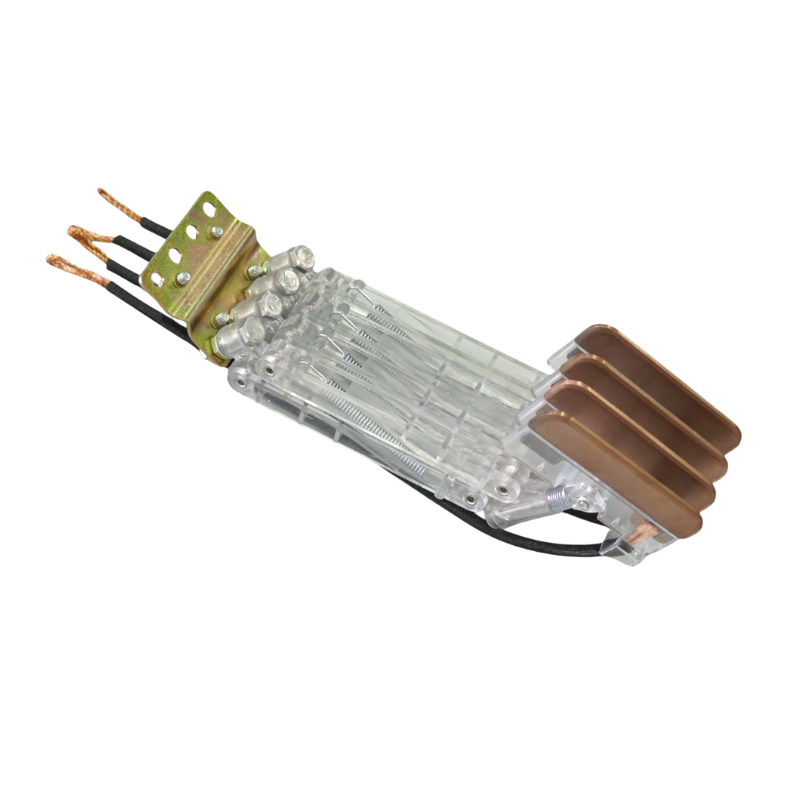

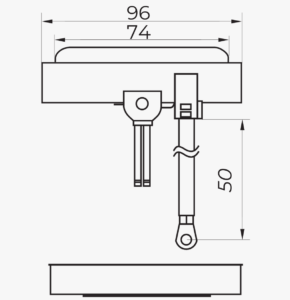

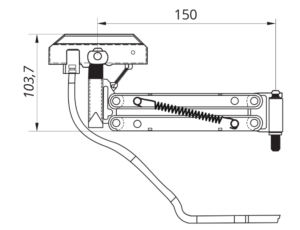

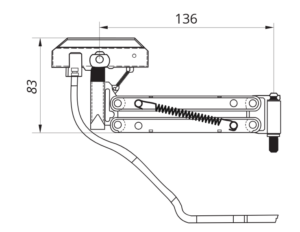

Está disponível nos modelos 60A (CY60) e 120A (CY120). O desenho técnico abaixo contempla os dois modelos pois as dimensões mostradas são as mesmas para o carro CY60 e CY120.
ESCOVA DE CARVÃO

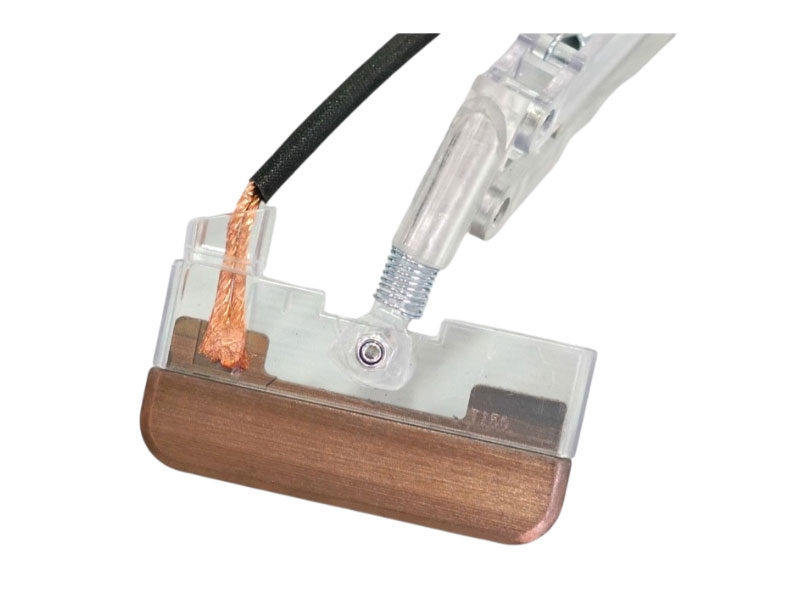

A escova de carvão da Yathon é um componente essencial em sistemas elétricos que exigem alta eficiência e confiabilidade.
Ela é especialmente projetada para uso em carros coletores no sistema de barramento elétrico Yathon, particularmente em aplicações de pontes e pórticos rolantes.
Do que é composta a Escova de Carvão?
A escova de carvão da Yathon é um componente essencial em sistemas elétricos que exigem alta eficiência e maior velocidade de operação. Enquanto sistemas convencionais podem operar em torno de 3 a 5 metros por segundo, sistemas sem emendas podem chegar a operar em velocidades de 6 a 10 metros por segundo, ou até mais, dependendo das condições específicas e do projeto. A maior área de contato das escovas de carvão, e a redução do desgaste são alguns dos motivos para essa diferença.

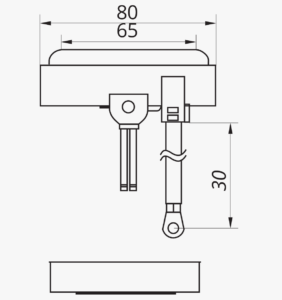

Disponível nos modelos EY60 60A e EY120 120A.
CONFIRA OUTRAS PARTES DO BARRAMENTO SEM EMENDA

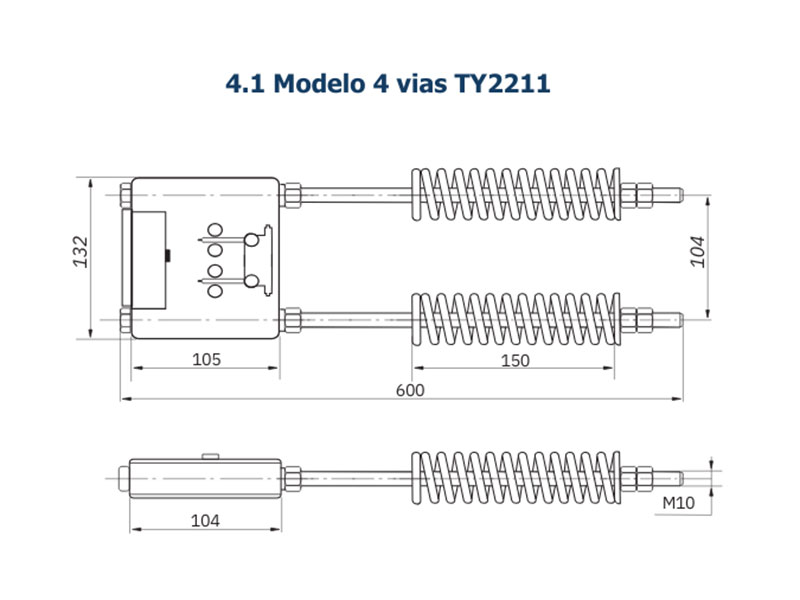

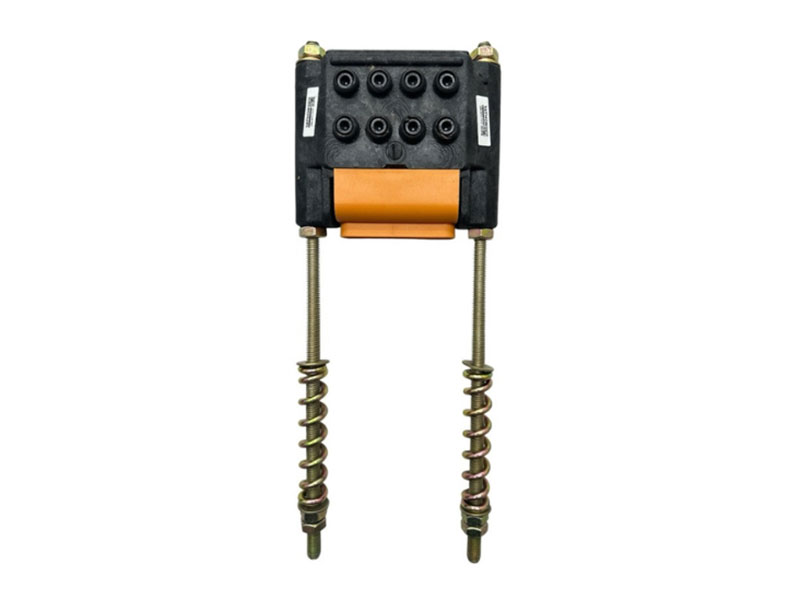

O tensor é um componente crucial em sistemas de barramento elétrico. Sua função principal é garantir que o barramento elétrico se mantenha o mais retilíneo possível, compensando quaisquer variações ou deformações que possam ocorrer devido ao uso e às condições operacionais. Este equipamento é projetado para esticar e ajustar o sistema de barramento, garantindo uma condução elétrica estável e eficiente.
Disponível no modelo 4 vias TY2211.

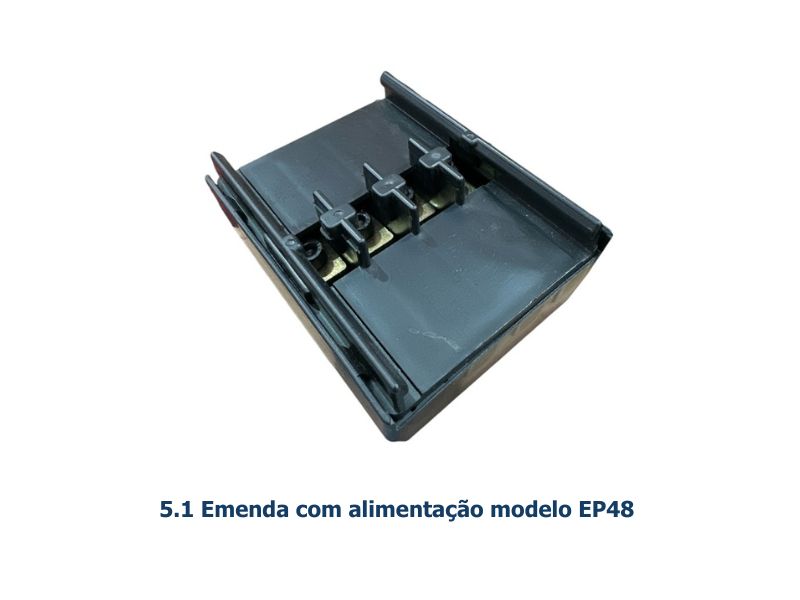

As emendas podem ser utilizadas caso seja preciso aumentar o projeto anterior ou ainda caso seja necessário algum reparo no barramento com corte do segmento original. Estão disponíveis nos modelos abaixo:
O suporte do carro coletor é produzido em aço galvanizado, oferecendo alta resistência e durabilidade, além de ser resistente a materiais abrasivos e corrosivos.
Conheça todas as especificações técnicas do barramento.
